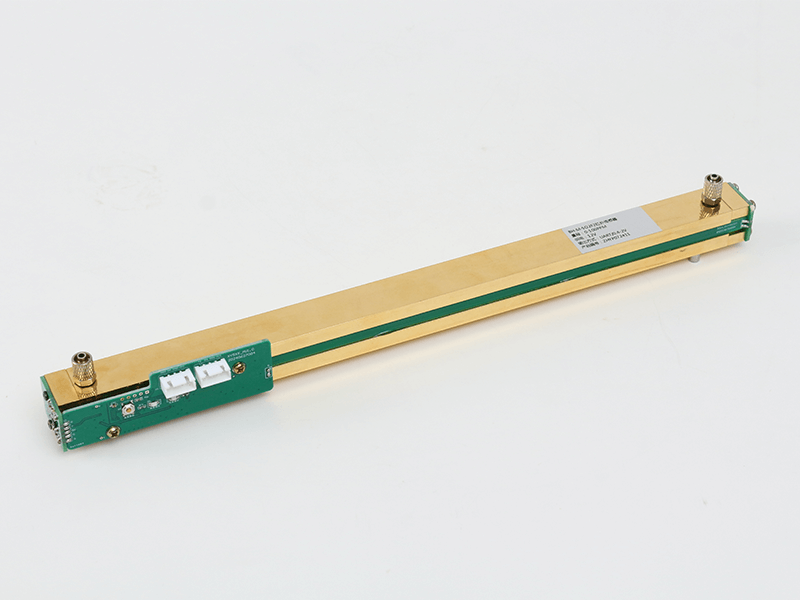

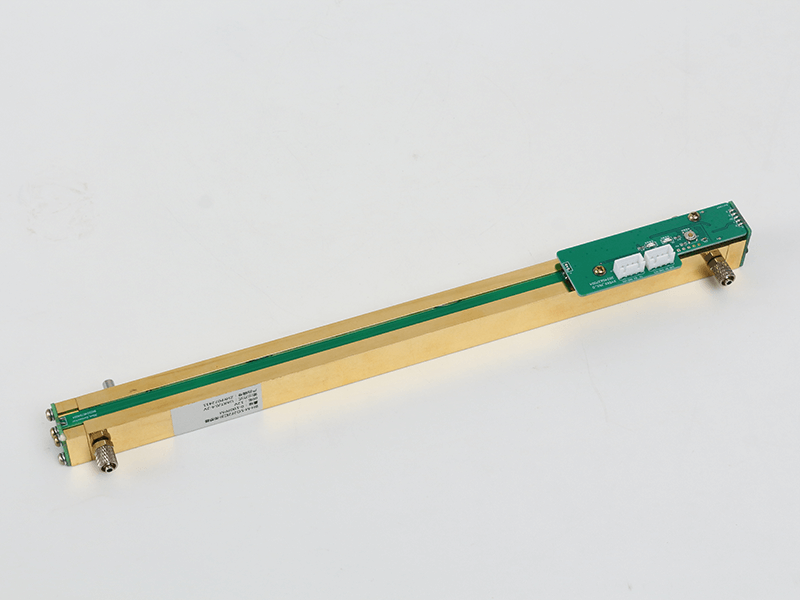

概述
BH561 是一款采用 NDIR 红外吸收检测原理的气体传感器模组。
BH561 采用 MEMS 光源、特殊结构的光学腔体和双通道探测器，实现空间双光路参比补偿，微处理器进行信号采集、处理和输出。
BH561 具有良好的选择性，高灵敏度，无氧气依赖性，寿命长，低功耗；内置温度传感器，可进行温度补偿；同时具有 UART、485 输出以及模拟电流/电压输出；报警点可设置，方便客户不同应用场景使用。
特 点
高精度红外二氧化硫传感器
电路低噪声，测量精度高，性能稳定
方便现场安装
独立的气室结构，响应快
宽温度补偿
应用场景
汽车尾气检测
工厂烟气检测
垃圾焚烧气体检测
锅炉废气检测

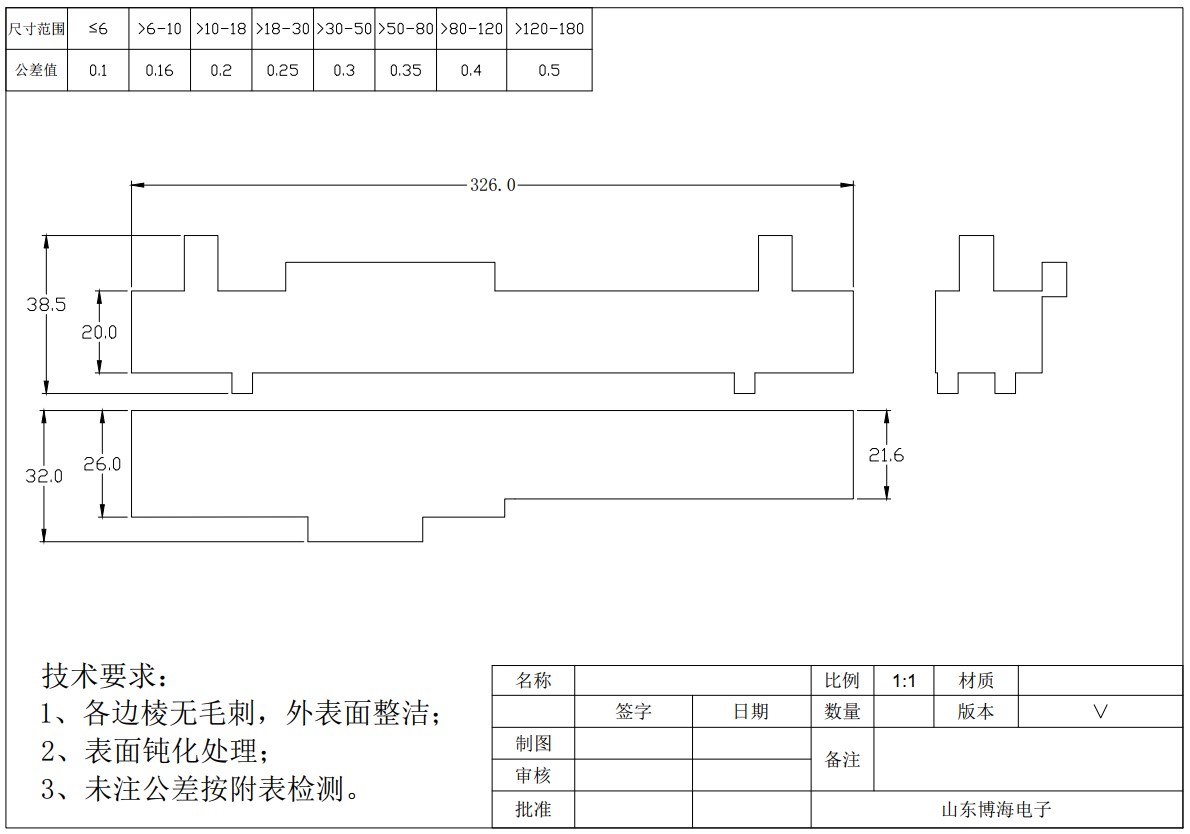

外形尺寸
应用场景
VCC–5V 电源供电
GND–地
Vout–0.4-2V 信号输出
RXD–串口 UART 接收
TXD–串口 UART 发送
产品参数
| 二氧化硫 SO2 | 传感器类型： 测量精度： 测量范围： 响应时间： 校准： | 红外原理 测量值± 3%或满量程±5% 0～1000PPM（量程可定制） <30s 标准校准 |
| 输出参数 | 信号输出： | 4 U～AR20 TmA（0.4-2V） UART 485 输出 |
| 4～20mA | 信号输出 | 4mA 对应 0ppm， 20mA 对应满量程 ppm |
| UART | 波特率 输出格式 | 9600 ASCII |
| 485 参数 | 信号类型： RS485 类型： 连接： 地址： 通讯协议： 数据格式： 波特率： | RS485 串口输出 多点， 半双工 2 线制， 最大通讯距离 1200 米， 电缆直接连接 1-254 ， 通过软件设置， 广播地址为： 255， 默认地址为： 32 MODBUS 1 起始位， 8 数据位， 无奇偶， 2 终止位 默认值为： 9600bit/s |
| 能耗 | 供电电源： | 12V |
| 接线方式 | 接线端子： | 4 芯的 2.54 间距的插座 |
| 环境 | 工作环境： | 温度 25…+50℃ 湿度 0…90%RH， 无冷凝 |
| 储存环境： | 温度 -20…+70℃ 湿度 0-90%RH， 无冷凝 | |
| 材料 | 外壳： 重量： | 可定制屏蔽盒 约 300g |
外形尺寸
安装方式
安装说明：
1、 使用φ 3 的螺钉通过底板上的安装孔固定传感器模组
2、 底板尺寸为 180mm × 60mm
电气接线
UART 接线
UART 接线定义：
VCC： 电源供电
GND： 接地
RX： 数据接收
TX： 数据发送
485 接线
485 接线定义：
VCC： 12V 电源
GND： 接地
A： 485-A
B： 485-B
4-20mA 接线
4-20mA 接线定义：
VCC： 电源
GND： 地（两个 GND 接一个即可）
mA： 信号输出
