概述
BH7C1 是一款采用 NDIR 红外吸收检测原理的气体传感器模组， 采用 MEMS 光源、 特殊结构的光学腔体和双通道探测器， 实现空间双光路参比补偿， 微处理器进行信号采集、 处理和输出。 BH7C1 具有良好的选择性， 高灵敏度， 无氧气依赖性， 寿命长， 低功耗； 内置温度传感器， 进行温度补偿； 同时具有 UART、 模拟电流/电压输出； 报警点可设置， 方便客户不同应用场景使用。
特 点
高精度探测器
电路低噪声， 测量精度高
交叉干扰小
产品稳定性高
独立气室结构， 响应速度快
应用场景
熏蒸气体检测
医疗灭菌检测

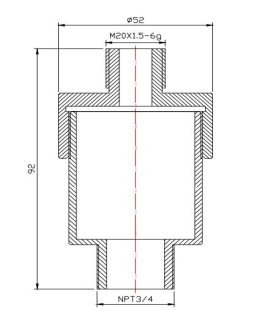

外形尺寸
引脚输出及安装方式
引脚注释：
1:VCC 电源 24V 供电
2:GND 地
3:RX UART 接收
4:TX UART 发送
5:4-20mA 信号输出
6:MCDL 校准线

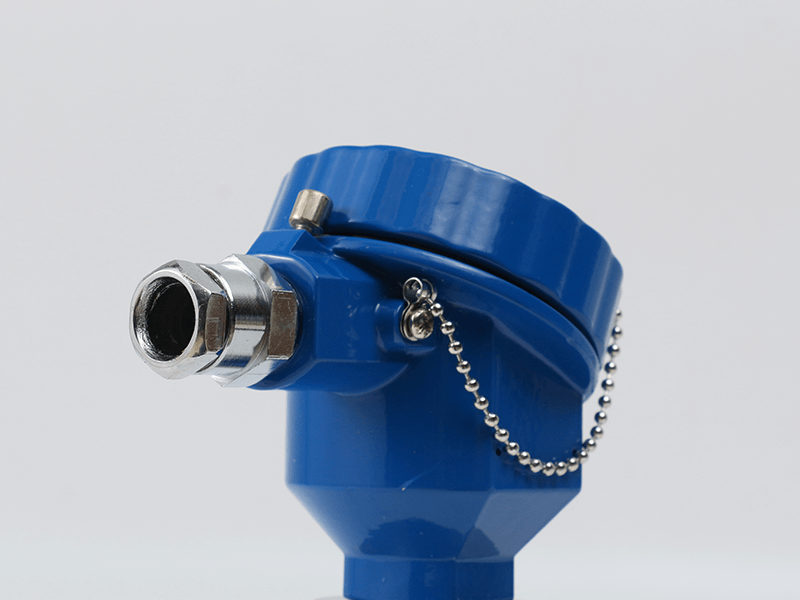

用户在使用 4-20mA 输出方式时， 接 1、 2、5 号线。 将防爆接线盒打开， 取下接线端子，将电源线、 地线、 4-20mA 输出线， 接入接线端子， 并用螺丝刀拧紧。 注意接线顺序不要出错。
产品参数
| 技术参数 | 传感器原理 | 非色散红外 (NDIR) |
| 测量量程 | 0-2000mg/L(其他量程可定制) | |
| 测量精度 | 测量值±5%或 F.S± 3%取大值 | |
| 响应时间 | T90<30s | |
| 预热时间 | 常规检测 3 分钟， 如需零点校准建议预热时间 1.5 小时 | |
| 校准 | 可实时软件校准 | |
| 数字分辨率 | 小于 1mg/L | |
| 进气方式 | 扩散式 | |
| 使用压力 | -90KPA-80KPA | |
| 电气参数 | 供电电压 | 24V |
| 工作电流 | 小于 100mA@24V 供电 | |
| 平均功率 | 小于 2.5W | |
| 信号输出 | UART、 模拟电流（4-20mA） | |
| 应用环境 | 推荐环境 | 室温， 干燥， 无尘 |
| 工作温度 | 20℃-65℃ | |
| 工作湿度 | 0-90%RH， 无冷凝 | |
| 推荐流量 | 200~800ml/min | |
| 质保期 | 1 年（进水、 进尘土、 跌落、 撞击、 拆卸、 腐蚀、 超温度使用造成的损坏不在质保范围内） |
